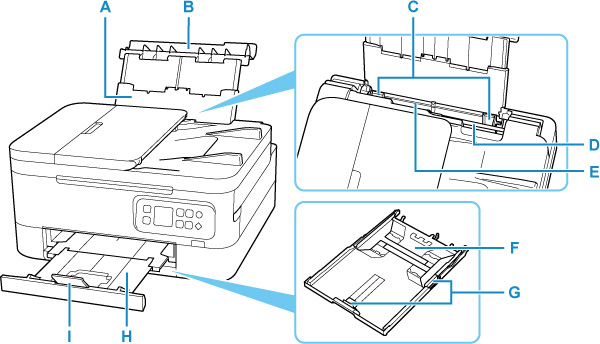

Widok z przodu
- A: Podpórka papieru
- Należy ją wysunąć w celu załadowania papieru na tylną tacę.
- B: Pokrywa tylnej tacy
- Należy ją otworzyć w celu załadowania papieru na tylną tacę.
- C: Prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- D: Pokrywa otworu podajnika
-
Zabezpiecza przed wpadnięciem jakichkolwiek przedmiotów do otworu podajnika.
Należy ją otworzyć w celu przesunięcia prowadnic papieru i zamknąć przed rozpoczęciem drukowania.
- E: Tylna taca
-
Tutaj należy ładować papier. Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- F: Kaseta
-
Załaduj do kasety zwykły papier formatu A4, B5, A5 lub Letter i włóż ją do drukarki.
- G: Prowadnice papieru
- Należy wyrównać je z krawędziami stosu papieru (prawą, lewą i przednią).
- H: Taca wyprowadzania papieru
- Tutaj są wysuwane wydruki. Należy ją wyciągnąć przed rozpoczęciem drukowania.
- I: Podpórka wyprowadzania papieru
- Należy ją otworzyć w celu podparcia wysuniętego papieru.

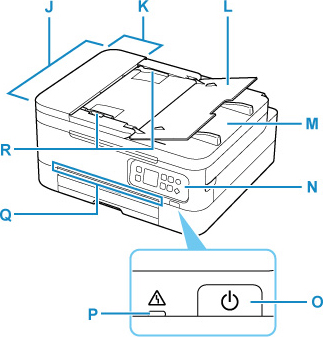

- J: ADF (Automatyczny podajnik dokumentów)
-
Załaduj tu dokument. Dokumenty załadowane do tacy dokumentów są skanowane automatycznie, po jednym arkuszu.
- K: Pokrywa podajnika dokumentów
- Należy ją otworzyć w celu usunięcia zakleszczonych dokumentów.
- L: Taca dokumentów
- Należy ją otworzyć w celu załadowania dokumentu do ADF. Można załadować wiele arkuszy o tej samej wielkości i grubości. Dokument należy załadować stroną do zeskanowania skierowaną do góry.
- M: Otwór wyjściowy dokumentu
- Dostarczane są tu dokumenty skanowane z ADF.
- N: Panel operacyjny
-
Umożliwia zmianę ustawień i obsługę drukarki.
- O: przycisk WŁ. (ON)
-
Służy do włączania i wyłączania zasilania. Przed włączeniem zasilania należy sprawdzić, czy pokrywa dokumentów jest zamknięta.
- P: Kontrolka Alarm
- Świeci lub miga po wystąpieniu błędu.
- Q: Pasek stanu
- Świeci lub miga, wskazując, że drukarka pracuje lub że wystąpił błąd.
- R: Prowadnica dokumentów
- Ustaw tę prowadnicę odpowiednio do szerokości dokumentu znajdującego się w urządzeniu ADF.

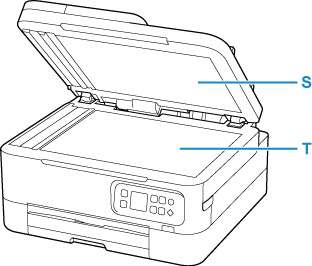

- S: Pokrywa dokumentów
- Otwórz w celu załadowania oryginału na płytę.
- T: Płyta
- Załaduj tu oryginał.
